一、KST-2020多路溫度采集系統可以同時檢測1個至100個溫度傳感器數值,通過485協議將數值實時傳送到電腦端和手機端。
二、該系統顯示軟件可以實時顯示不同位置傳感器數值、記錄和下載歷史數據,曲線分析、報警等功能。
三、可根據客戶需求在同一系統下連接其他種類傳感器,實時測量其他種類的環境信息,以方便對現場其他信息的掌控,包括但不限于溫濕度、二氧化碳、光照、壓力、流量、電流等。
四、KST-2020多路溫度采集系統還可以在客戶使用后,根據客戶新增需求,隨時在現有系統增加同一類型或者不同類型傳感器,用原有賬戶繼續使用??蛻舳ㄖ?,包括但不限于溫濕度、二氧化碳、光照、壓力、流量等。
多路溫度采集系統配置
標配:

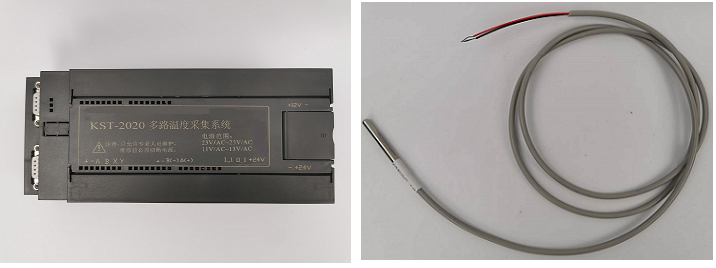

多路溫度采集儀主機1套,長*寬*高 = 202mm*96mm*62mm
溫度傳感器數量:標配3支,傳感器外形尺寸Φ5*L50(可以根據客戶需求定制),可以根據客戶需求配置N(N< 100)支傳感器。
溫度傳感器線長:1米,可以根據客戶需求定制線長和材質。
溫度范圍:標配-50℃至150℃(定制范圍可以在-200度至1000度之間選擇)
電腦、手機操作軟件一套
工作原理

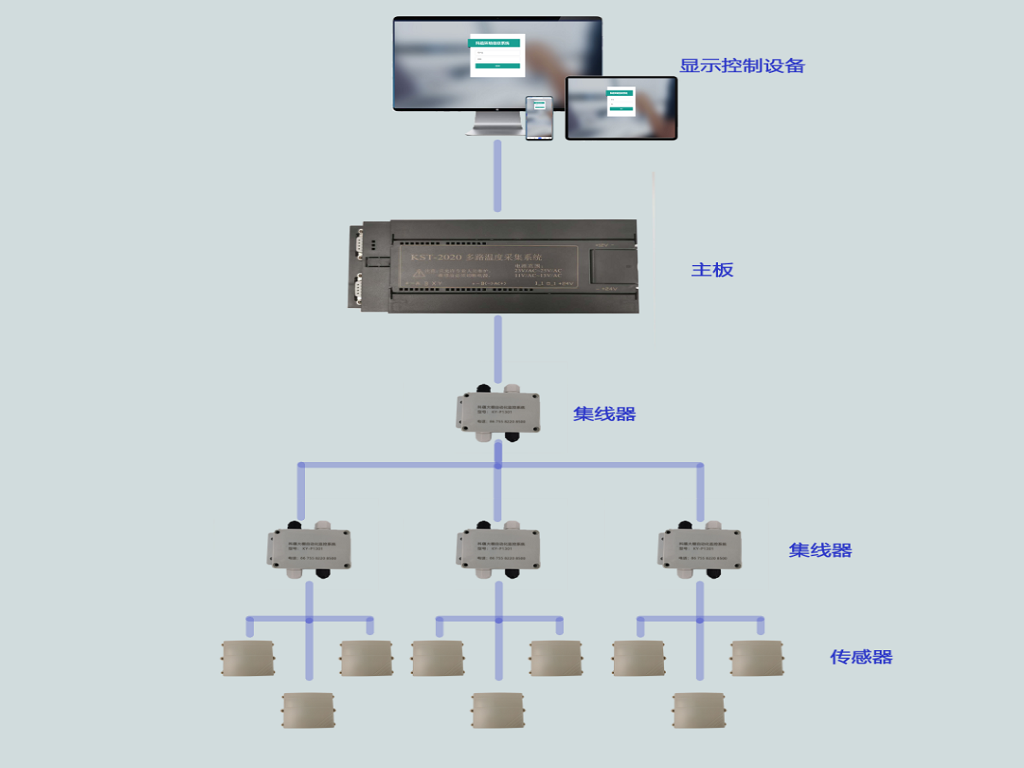

1. 系統板連接n個傳感器,使用帶屏蔽的RS485雙絞線連接傳感器。傳感器對采集信號進行放大、濾波、A/D轉換后,送給32位處理器,處理器內嵌非線性校正算法,保證測量精度,將溫度傳感器獲得數據傳給主系統板。
2. 同時對n個傳感器取樣。
3. 通過科蘊專用系統頁面在電腦/手機界面顯示各傳感器的數據采集情況。
4. 本系統使用的傳感器為5線制,理論上連接傳感器引線長度最大可達到1.2KM,只是要求其單線電阻值的誤差不能超過其平均阻值的2%。
(n < 100)
技術參數
溫度傳感器:1000小時400℃下 < 0.02%漂移
溫度測量范圍:-50℃至150℃(可定制其他范圍-200℃至1000℃)
準確度:± 0.2℃
供電方式:DC12V,DC24V
通信方式:RS485
通訊協議:Modbus,Jason,TCP/IP
質保期限:一年
應用領域
醫藥、冷庫、食品加工、電力、城市管網監控、農業、養殖業等。
操作說明

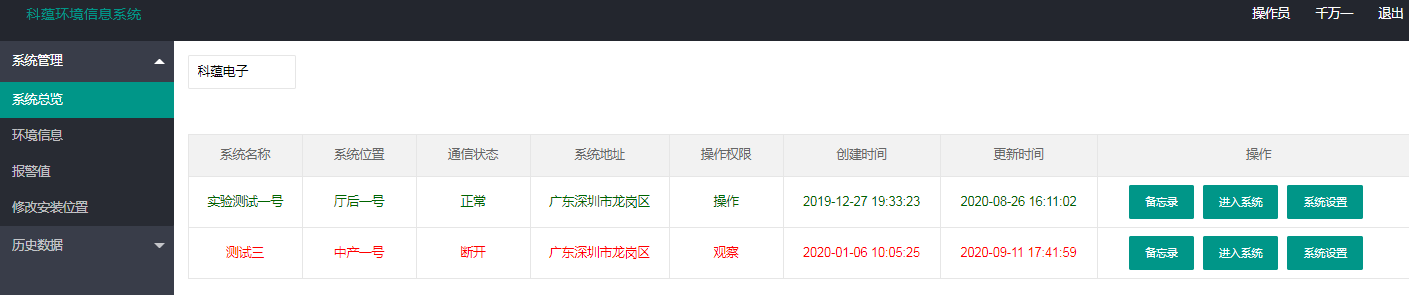

1、“系統總覽”頁面,顯示用戶名稱、位置、通訊狀態、操作權限

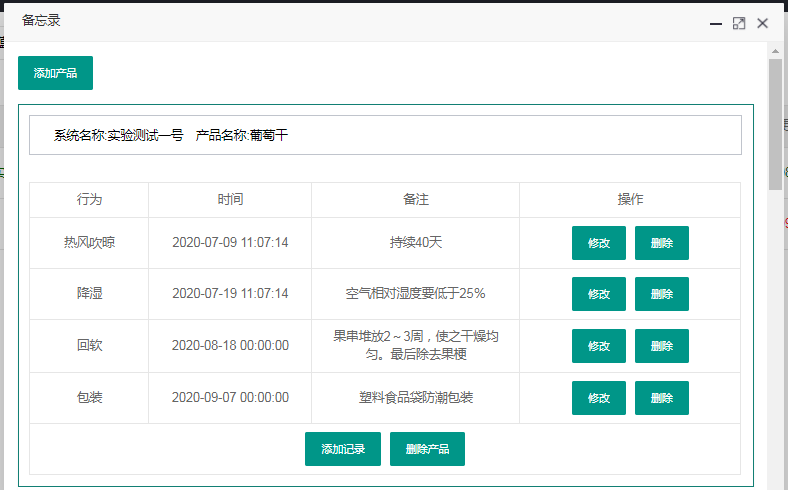

2、首頁中的備忘錄功能,方便相關人員了解、記錄相關信息

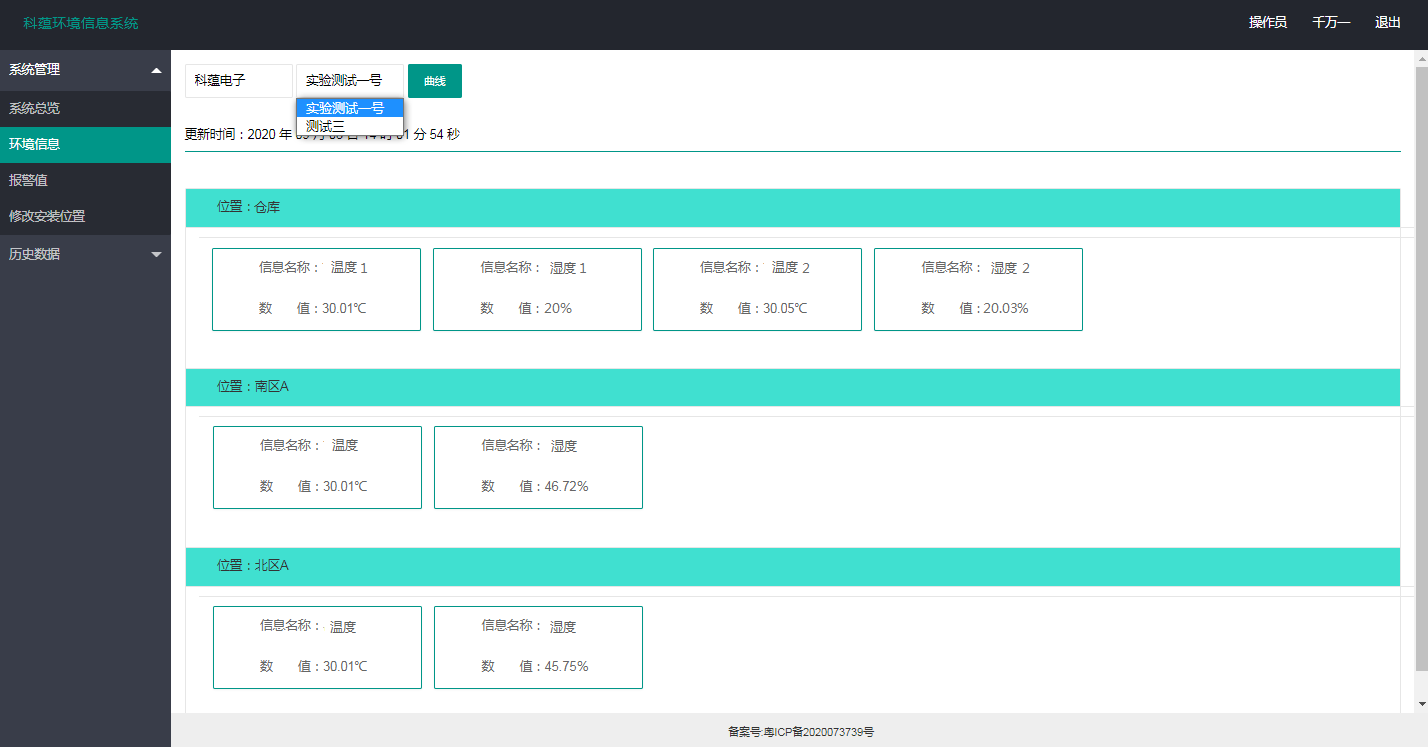

3、顯示環境信息、傳感器位置、實時數據

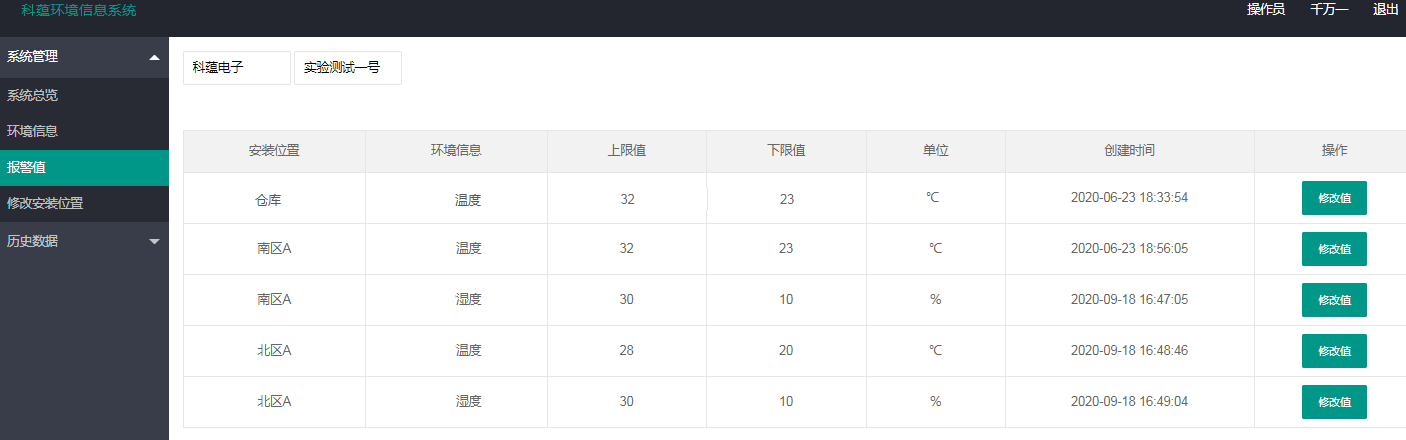

4、設置 “報警值”,或更改“報警值”。

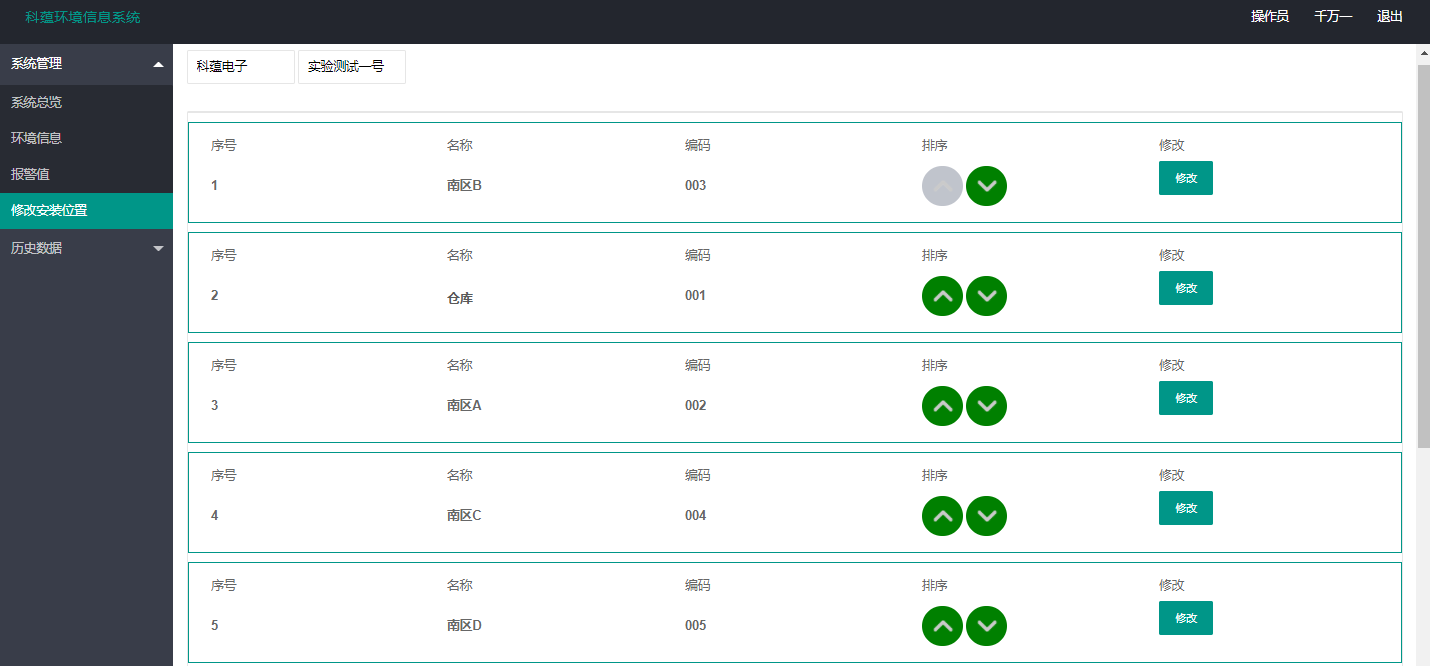

5、“修改安裝位置”,把您最關注、最重要的參數位置往上移,越靠前的參數在系統里的顯示位置越顯眼,方便重點察看。
6、需查看歷史數據?

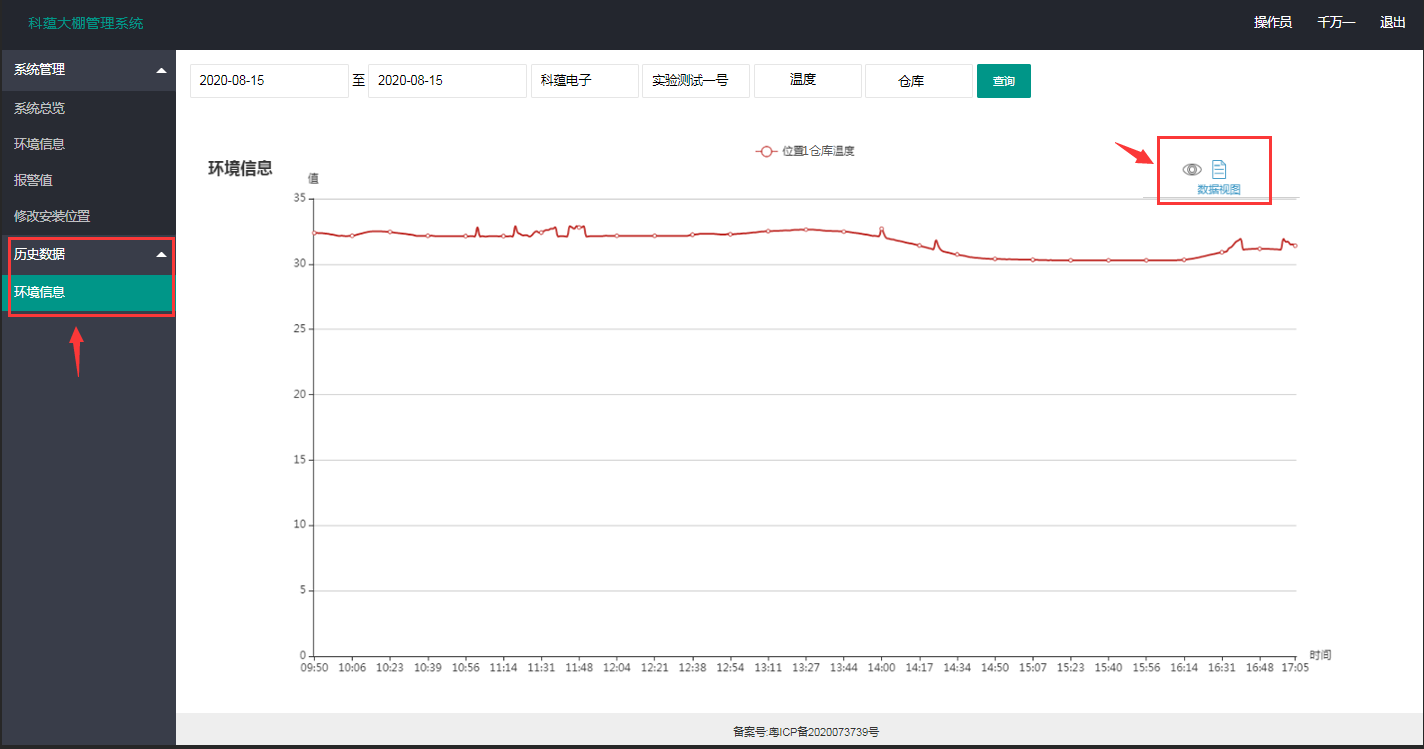

點擊“歷史數據”選擇下拉選項的“環境信息”,根據您要查詢的參數查詢會顯示如下曲線圖,若您需下載數據,請點擊右側紅框所示中的眼睛圖案;若想要數據查看,請點擊旁邊的文件圖案(鼠標移至?xí)刑崾荆?nbsp;
